Schlüter ®-KERDI-LINE-H

Set de caniveau d’évacuation linéaire en acier inoxydable V4A avec siphon intégré, évacuation horizontale

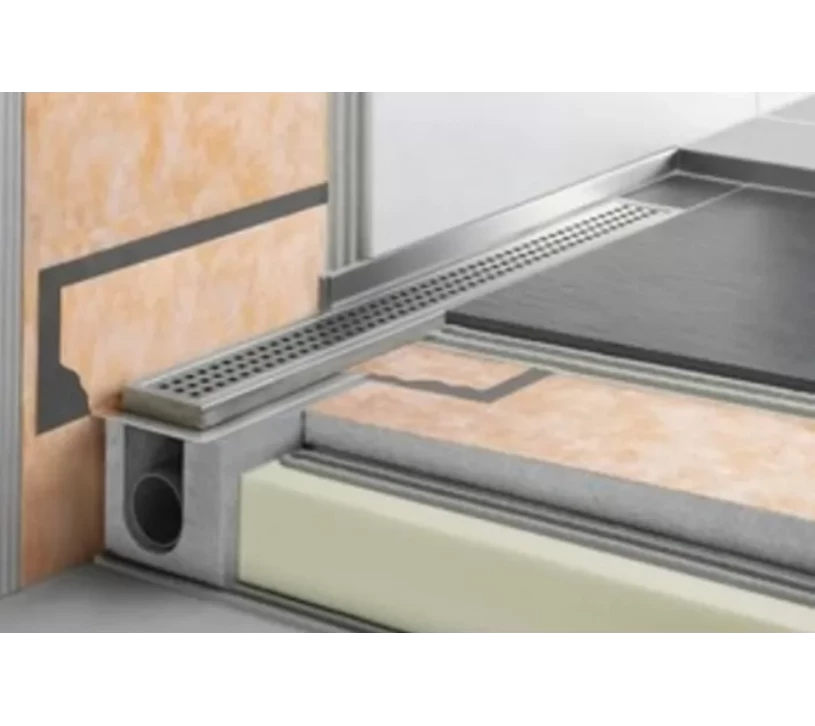

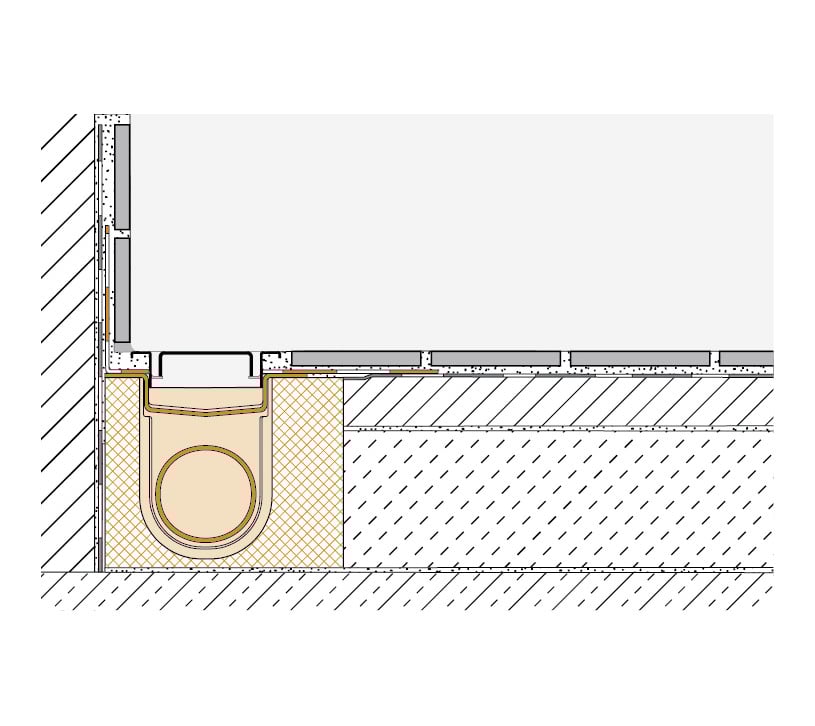

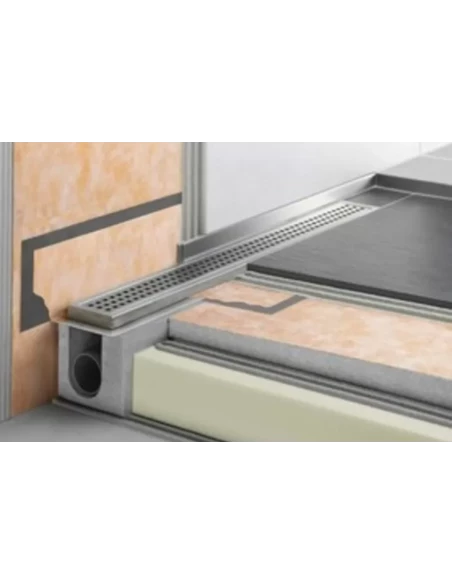

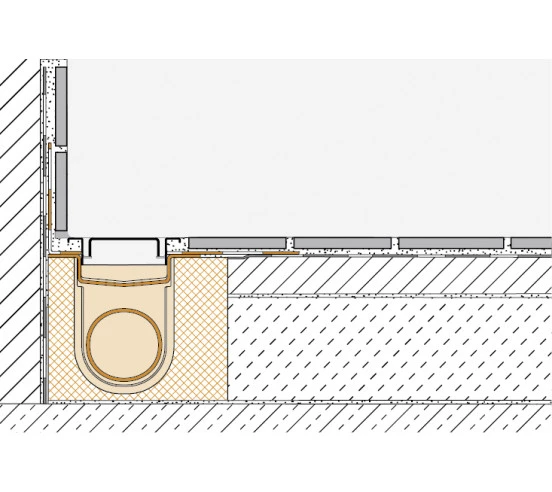

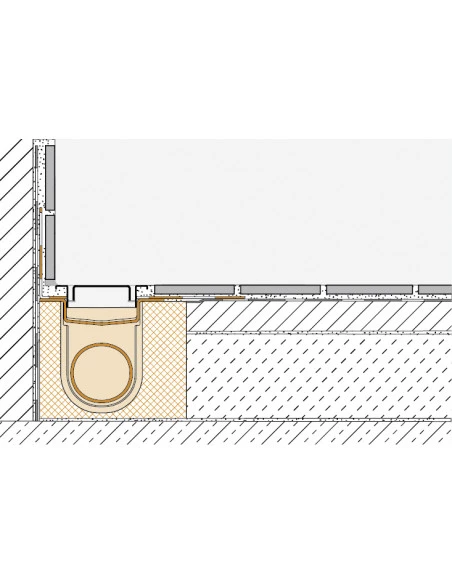

KERDI-LINE-H est un set complet pour douches à l’italienne, avec évacuation horizontale. Il peut s’utiliser indifféremment pour un montage au centre de la douche ou le long d’un mur. Le rebord du caniveau est doté d'une manchette Schlüter-Kerdi collée en usine. Elle assure le raccordement du corps de caniveau avec l'étanchéité composite, tant au niveau du sol que des murs adjacents

-

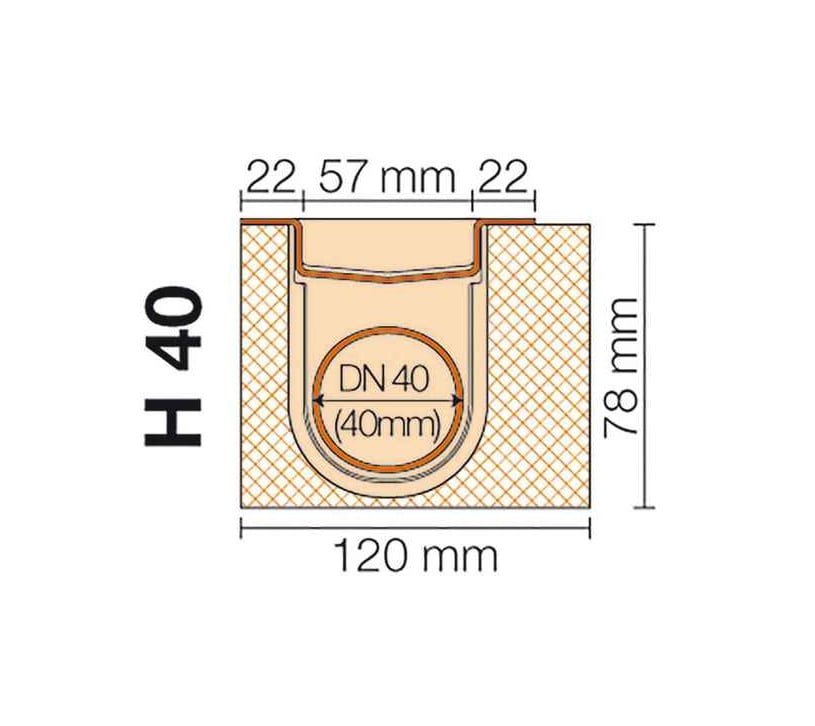

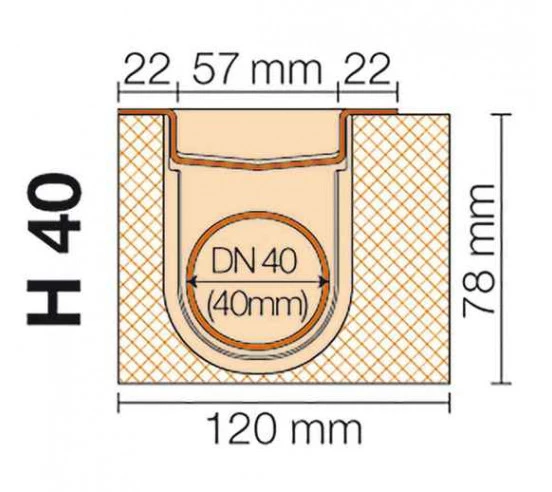

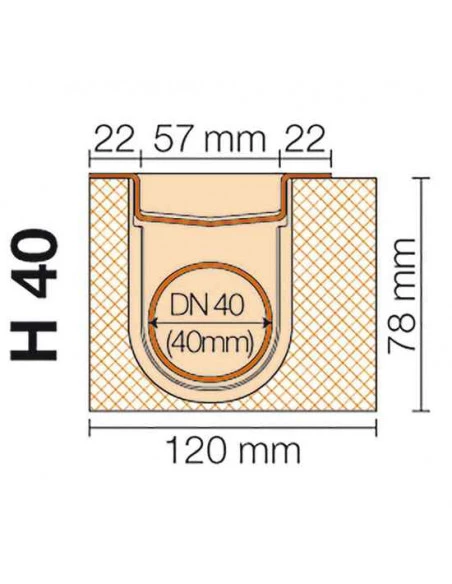

Caractéristiques techniques pour évacuation Ø 40 mm

Débit d’évacuation : 0,5 l/s

Encombrement en hauteur : 78 mm

Largeur de la grille avec cadre : 74 mm

Hauteur de garde d’eau : 25 mm

-

Caractéristiques techniques pour évacuation Ø 50 mm

Débit d’évacuation : 0,6 l/s

Encombrement en hauteur : 97 mm

Largeur de la grille avec cadre : 74 mm

Hauteur de garde d’eau : 30 mm

_

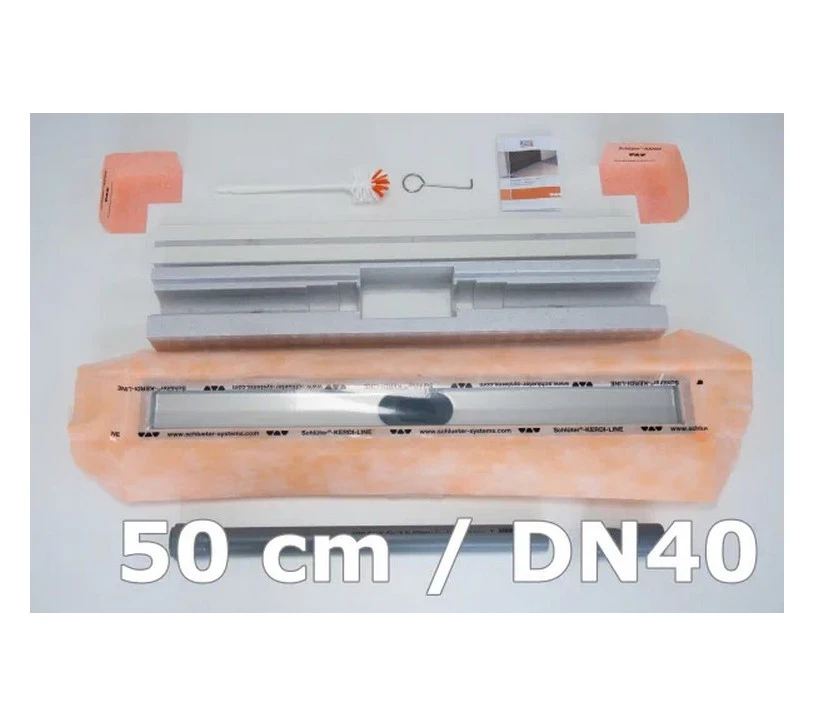

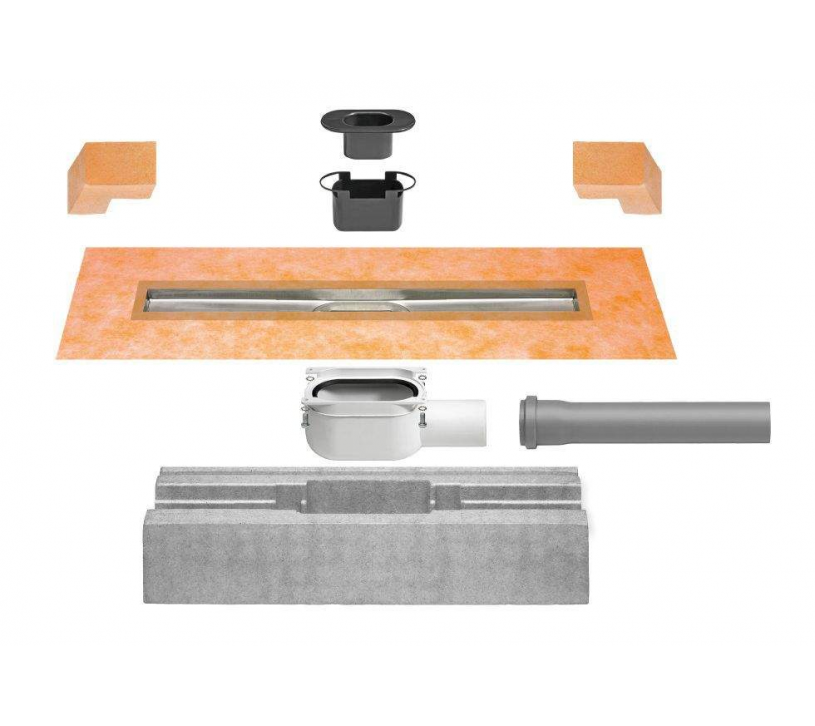

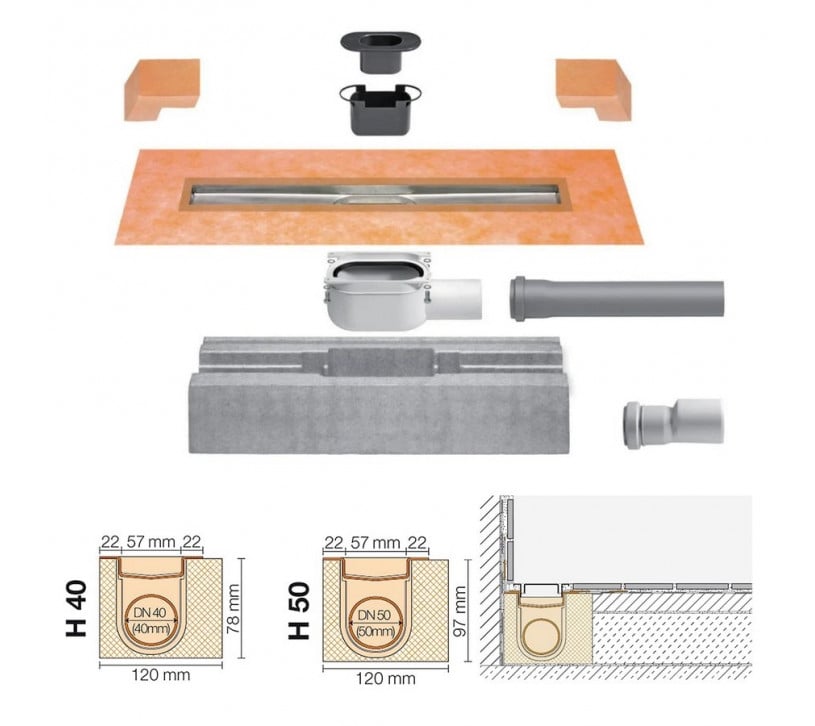

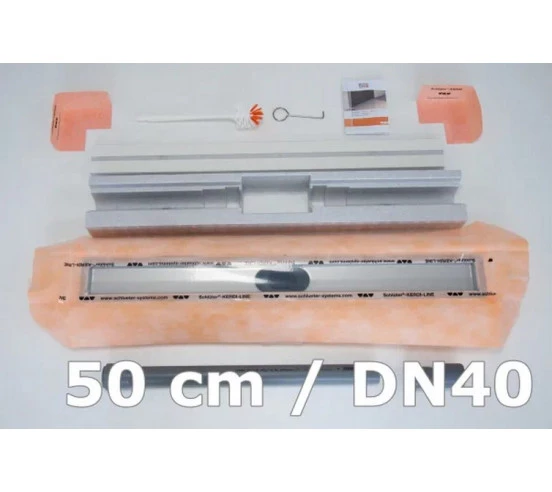

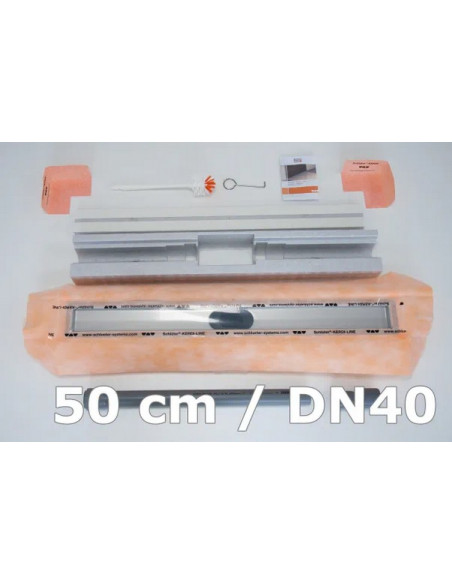

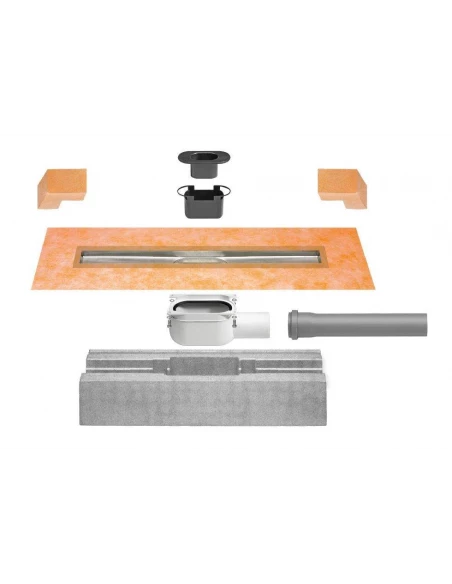

Composant du set

Pièces d’angle étanches (pour raccordement mural latéral)

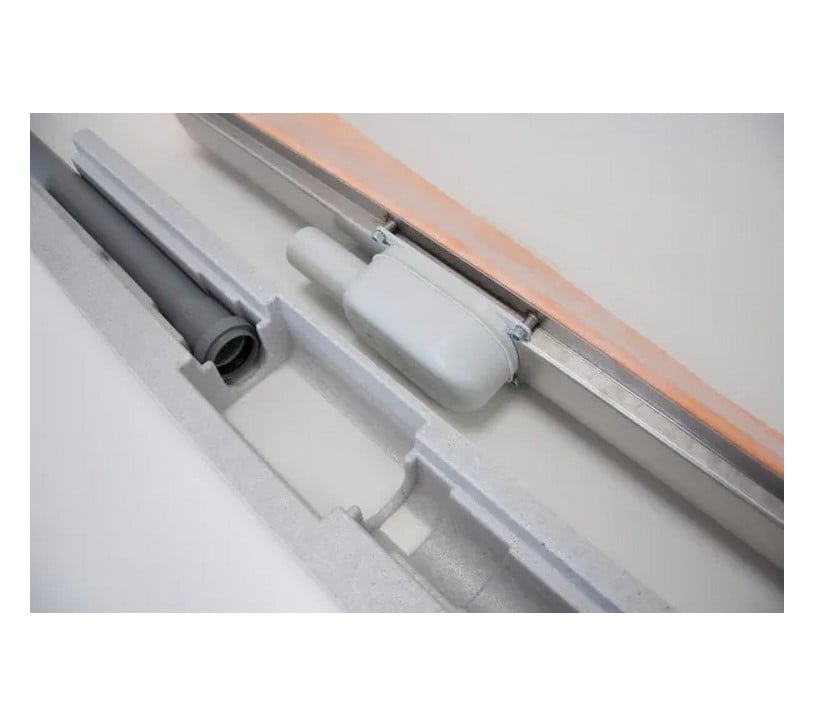

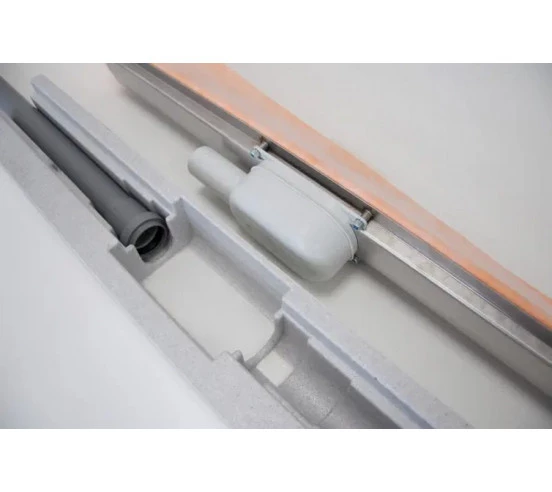

Siphon en deux parties

Corps de caniveau avec manchette d’étanchéité et support de caniveau

Corps de siphon

Tuyau d'évacuation

Support du caniveau

Raccord de transition Ø 40 à Ø 50 mm (uniquement dans le set Ø 40 mm)

-

Grilles disponibles dans les accessoires ci-dessous
